PCD-7106C

Multifunkční PCI karta, 8x izolované DI (DB-9), 8x relé výstup (DB-25), 4x 8-bit DIO

Pro zobrazení cen se prosím přihlaste.

Na objednávku (skladem u dodavatele)

- +
Porovnat
Číslo zboží: G4300032 Produktové číslo: PCD-7106C Kategorie: Výrobce: Tedia
Poptat produkt

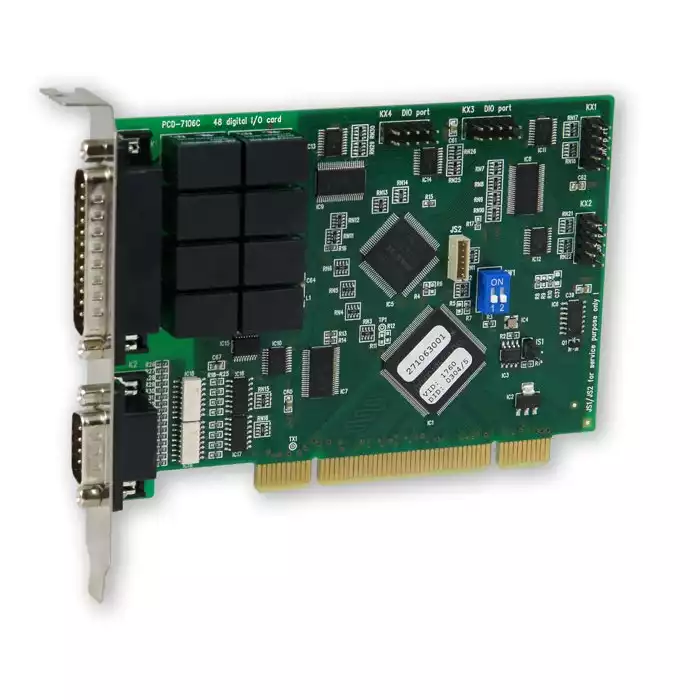

PCI karta PCD-7106C je doplňkovým typem řady multifunkčních DAQ PCI karet a obsahuje osm reléových výstupů, osm izolovaných digitálních vstupů a obousměrné digitální porty.

Karta PCD-7106C obsahuje jako základní I/O rozhraní jeden osmibitový výstupní port vybavený přepínacími relé a jeden osmibitový izolovaný vstupní port pro signály 24V. Jako rozšíření pak navíc nabízí čtyři obousměrné osmibitové digitální porty softwarově konfigurovatelné jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

Signály reléových výstupů jsou vyvedeny na konektor D-Sub 25, signály izolovaných vstupů pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Zbývající čtyři porty mohou být zpřístupněny redukcemi s PC štítkem řady PCE-16xx (nejsou součástí dodávky).

Karta PCD-7106C obsahuje IRQ logiku s pěti zdroji přerušení – čtyřmi digitálními vstupy a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.

Digitální porty využívají pro I/O signály rozhraní unifikovaná pro všechny DAQ PCI karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).

Technické parametry:

Typové označení PCD-7106C
Počet reléových výstupů 8
Pracovní úrovněizolovaných výstupů 30VDC/0,5A, resp. 100VAC/0,5A(přepínací relé)
Doba sepnutí/vypnutí <5ms
Izolace výstupů 200VDC/VAC (kontakty proti portu PC karty)100VDC/VAC (kontakty relé vzájemně)
Počet izolovaných vstupů 8
Pracovní úrovněizolovaných vstupů <3VDC (úroveň L, stejnosměrné napětí obou polarit)>10VDC (úroveň H, stejnosměrné napětí obou polarit)
Vstupní impedance cca 10k?
Maximální vstupní napětí ±32VDC (trvale)±50VDC (max. 10ms, max. 1x za 1s)
Časové zpoždění <0,1ms
Izolace vstupů 1000VDC(signály vstupů izolovány od PC, ne vzájemně)
Počet digitálních vstupů 0/8/16/24/32 (čtyři osmibitové obousměrné porty společné s výstupy)
Pracovní úrovnědigitálních vstupů TTL/HC
Počet digitálních výstupů 32/24/16/8/0 (čtyři osmibitové obousměrné porty společné se vstupy)
Pracovní úrovnědigitálních výstupů TTL/HC
Zdroje přerušení 4x digitální vstup, časovač 1÷255ms
Sběrnice PCI (32 bitů, 33 MHz, 5V i 3,3V)
I/O + MEM adresa,kanály přerušení přiděluje PnP PCI BIOS
Rozměry desky cca 90×130 mm
