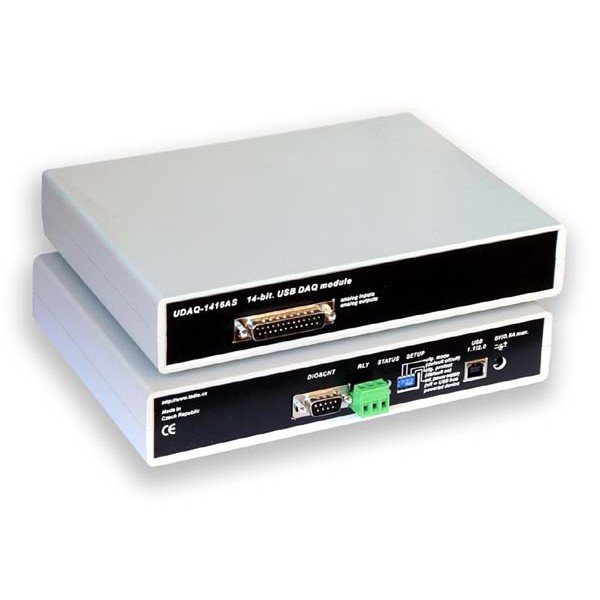

UDAQ-1416AL

Multifunkční USB modul, 16x AI (DB-25), 4x DI, 1x DO

Pro zobrazení cen se prosím přihlaste.

Číslo zboží: G4330045 Produktové číslo: UDAQ-1416AL Kategorie: Výrobce: Tedia
Poptat produkt

Řada UDAQ-1416A, UDAQ-1416D a UDAQ-1432A představuje výkonné multifunkční moduly připojené k počítači pomocí rozhraní USB.

Moduly jsou osazeny 14bitovým A/D převodníkem umožňujícím až 200.000 měření za sekundu s předřazeným programovatelným zesilovačem a multiplexerem. Moduly řady „A“ nabízí pouze nesymetrické (označované jako S. E., single ended) vstupy, vstupní obvody řady „D“ umožňují se 16 vstupními signály současně pracovat jako se 16 S. E. vstupy nebo 8 diferenciálními vstupy.

Moduly jsou dostupné ve verzi bez analogových výstupů (verze „AL“, popř. „DL“) nebo se dvěma analogovými výstupy (verze „AS“, popř. „DS“). Analogové výstupy jsou vybaveny datovými zásobníky a umožňují generování tvarových signálů s vysokou vzorkovací frekvencí a nízkou hodnotou kolísání vzorkovací frekvence (jitter) danou krystalovým oscilátorem. Generování pracuje v režimech souvislého datového bloku (data jsou průběžně přenášena z PC) nebo cyklickém (modul autonomně cyklicky generuje blok dat z datového zásobníku; v průběhu generování nejsou z PC přenášena žádná data a generování tak žádným způsobem nezatěžuje USB rozhraní). Analogové výstupy mohou kromě blokových přenosů pracovat i v režimu standardního programového řízení.

Všechny typy jsou dále vybaveny čtyřmi digitálními vstupy (slouží současně jako vstupy dvou čítačů) a jedním digitálním výstupem (přepínací relé).

Moduly jsou obvykle napájeny pouze z USB rozhraní, v případě připojení k pasivnímu hubu umožňují napájení z externího zdroje.

Přehled dodávaných modulů:

UDAQ-1416AL
  • 14bitový A/D převodník, 16x S.E. AIN
  • bez analogových výstupů
  • 4 digitální vstupy a jeden výstup, dva čítače
UDAQ-1416AS
  • 14bitový A/D převodník, 16x S.E. AIN
  • 2 analogové výstupy (2x 12bitový D/A převodník)
  • 4 digitální vstupy a jeden výstup, dva čítače
UDAQ-1416DL
  • 14bitový A/D převodník, 16x S.E. / 8x DIF. AIN
  • bez analogových výstupů
  • 4 digitální vstupy a jeden výstup, dva čítače
UDAQ-1416DS
  • 14bitový A/D převodník, 16x S.E. / 8x DIF. AIN
  • 2 analogové výstupy (2x 12bitový D/A převodník)
  • 4 digitální vstupy a jeden výstup, dva čítače
UDAQ-1432AL
  • 14bitový A/D převodník, 32x S.E. AIN
  • bez analogových výstupů
  • 4 digitální vstupy a jeden výstup, dva čítače
UDAQ-1432AS
  • 14bitový A/D převodník, 32x S.E. AIN
  • 2 analogové výstupy (2x 12bitový D/A převodník)
  • 4 digitální vstupy a jeden výstup, dva čítače

Řídicí jádro modulu:
Celá řada multifunkčních modulů je vystavěna na společném obvodovém řešení realizovaném řídicím mikropočítačem, výkonným hradlovým polem typu FPGA a dvoukanálovým USB řadičem. Zatímco mikropočítač zajišťuje kontrolní funkce modulu, FPGA přebírá funkce zpracování dat z A/D převodníku, generování dat D/A převodníkem a veškeré přenosy dat mezi datovými zásobníky a USB rozhraním (řešeno čtyřkanálovým DMA řadičem). Mikropočítač i FPGA umožňují uživatelský upgrade firmware.

Moduly UDAQ-1416A/1416D/1432A nabízejí:

  • vysokoimpedanční analogové vstupy (viz poznámka v parametrech)
  • programovatelné vstupní rozsahy
  • vysokou přesnost nastaveného zisku programovatelného zesilovače
  • analogové výstupy s možností generování signálů
  • zvýšenou kapacitu vyrovnávacího zásobníku naměřených dat
  • pomocné čítače a digitální porty

Technické parametry:

Typové označení UDAQ-1416AL
UDAQ-1416AS
UDAQ-1416DL
UDAQ-1416DS
UDAQ-1432AL
UDAQ-1432AS
Analogové vstupy 16x S.E. (verze UDAQ-1416A)
16x S.E. nebo 8x DIF (verze UDAQ-1416D)
32x S.E. (verze UDAQ-1432A)
Rozlišení A/D převodníku 14 bitů (UDAQ-1416A/1416D/1432A)
Vstupní rozsahy ±10V, ±5V, ±2V, ±1V, ±0,5V, ±0,2V (verze UDAQ-1416A/1432A)
±10V, ±5V, ±2V, ±1V, ±0,5V, ±0,2V, ±0,1V (verze UDAQ-1416D)
Odolnost proti přepětí ±24V trvale (±50V / 10ms max.)
Vzorkovací frekvence 200kHz max.
Datový zásobník 256kB
Analogové výstupy 2x S.E. (verze „AS“, „DS“)
bez analogových výstupů (verze „AL“, „DL“)
Rozlišení D/A převodníků 2x 12 bitů
Výstupní rozsahy ±10V
Vzorkovací frekvence 200kHz max. (datový tok)
1MHz max. (režim z bufferu modulu)
Datový zásobník 256kB
Počet a typ čítačů 2x 32 bitů
Vstupní frekvence čítačů 2MHz max.
Pracovní úrovně čítačů jako vstupy čítačů jsou využity digitální vstupy
Počet digitálních vstupů 4 (společné s čítači)
Pracovní úrovně digitálních vstupů TTL/HC (odolnost -10/+15V)
Počet digitálních výstupů 1
Pracovní úrovně digitálních výstupů 30VDC/0,5A, resp. 100VAC/0,5A (přepínací relé)
Izolační napětí digitálních výstupů 200VDC
Sběrnice USB rev. 1.1
USB rev. 2.0 (full speed mode)
Rozměry modulu cca 225x165x40 mm
