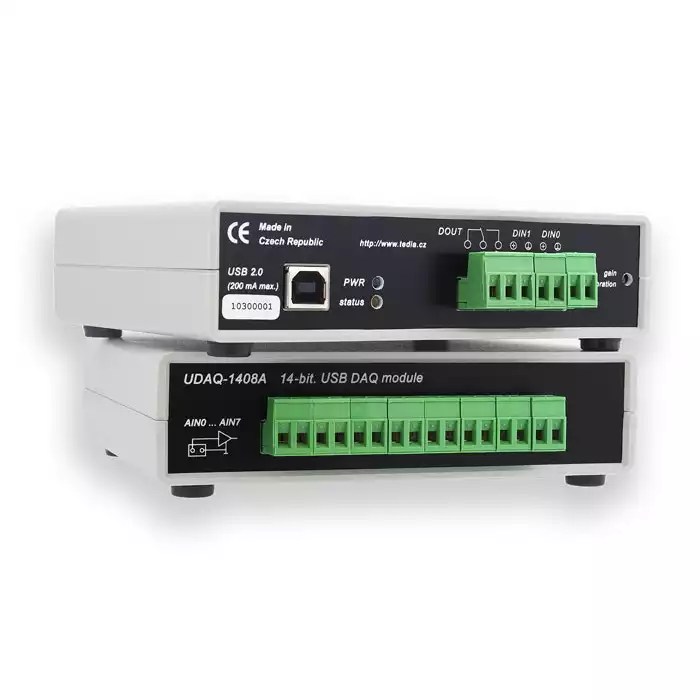

UDAQ-1408A

Multifunkční USB modul, 8x neizolované AI, 2x DI, 1x relé výstup

Pro zobrazení cen se prosím přihlaste.

Číslo zboží: G4330015 Produktové číslo: UDAQ-1408A Kategorie: Výrobce: Tedia
Poptat produkt

UDAQ-1408A a UDAQ-1408E jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.

Oba moduly patří mezi typy určené pro běžná měření, jsou osazeny 14bitovým A/D převodníkem umožňujícím až 40.000 měření za sekundu s předřazeným programovatelným zesilovačem a multiplexerem.

Modul UDAQ-1408A představuje funkční náhradu předešlého typu UDAQ-1408. Právě jako předchůdce nabízí 8 neizolovaných analogových vstupů (jsou tedy spojené s GND počítače) a jeden reléový výstup, dva digitální vstupy však oproti předchůdci nejsou izolovány a pracují se signálovými úrovněmi HC/TTL. Pro všechny vstupy a výstupy jsou použity násuvné svorkovnice.

Vlastnosti modulu UDAQ-1408E jsou shodné s typem UDAQ-1408A s jediným rozdílem – analogové vstupy jsou izolovány od GND počítače (resp. všech ostatních obvodů modulu).

Oba typy modulů UDAQ-1408A/E se vyznačují nízkým příkonem a jsou proto napájeny výhradně z USB rozhraní.

Moduly UDAQ-1408A/E nabízejí:

  • 8 analogových vstupů, alternativně s izolací (UDAQ-1408E)
  • programovatelné vstupní rozsahy
  • dva digitální vstupy s možností ukládání hodnoty synchronně s daty analogových vstupů
  • dva čítače s možností ukládání hodnoty synchronně s daty analogových vstupů
  • jeden reléový výstup
  • zásobník naměřených dat s kapacitou dostatečnou pro všechny běžné aplikace

Technické parametry:

Typové označení UDAQ-1408A
UDAQ-1408E
Analogové vstupy 8x S.E.
Rozlišení A/D převodníku 14 bitů
Izolace vstupů 1000VDC (pouze verze UDAQ-1408E)
Vstupní rozsahy ±10V, ±5V, ±2V, ±1V, ±0,5V, ±0,2V
Odolnost proti přepětí ±24V trvale (±50V / 10ms max.)
Vzorkovací frekvenceviz poznámka 40kHz max.
Datový zásobník 1152 B
Počet a typ čítačů 2x 16 bitů
Vstupní frekvence čítačů 2MHz max.
Pracovní úrovně čítačů jako vstupy čítačů jsou využity digitální vstupy
Počet digitálních vstupů 2 (společné s čítači)
Pracovní úrovnědigitálních vstupů TTL/HC (odolnost -10/+15V)
Počet digitálních výstupů 1
Pracovní úrovnědigitálních výstupů 30VDC/0,5A, resp. 100VAC/0,5A(přepínací relé)
Izolační napětídigitálních výstupů 200VDC
Sběrnice USB rev. 2.0 (režim full speed)
Rozměry modulu cca 140x110x35 mm
Výrobce

Tedia
