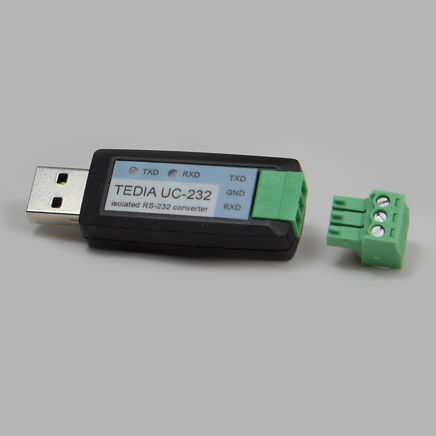

UC-232

Miniaturní izolované USB konvertory TEDIA UC-232 a TEDIA UC-485 jsou určeny pro rozšíření počítačů o rozhraní RS-232, popř. RS-485 formou virtuálního COM portu.

Oba typy převodníků UC-232 a UC-485 jsou vestavěny v miniaturním pouzdře obdobném USB flash diskům. Lze je proto s výhodou využívat při práci v terénu, servisních zásazích a v dalších aplikacích, kde je požadováno snadné nasazení a mobilita. Převodníky lze používat s jakýmkoliv počítačem vybaveným USB portem a podporovaným operačním systémem.

Malých rozměrů však nebylo dosaženo na úkor některého z klíčových technických parametrů, konvertory jsou osazeny moderními obvody s vysokou odolností proti indukovanému přepětí a linky RS-232 i RS-485 jsou navíc vybaveny ochrannými transily. Oba typy konvertorů nabízejí plnohodnotnou izolaci komunikačního rozhraní od USB portu. Ten je využit zároveň pro napájení konvertorů; není potřeba přídavný napájecí zdroj.

Připojení signálů sériového COM portu konvertorů není řešeno pevně zapojeným kabelem ani atypickým nerobustním konektorem, nýbrž vyjímatelnou svorkovnicí pro vodiče do průřezu 1mm2 umožňující pohotovou výměnu přípojných kabelů. Logickým omezením tohoto řešení je v případě konvertoru UC-232 přenos jen základních datových signálů TXD a RXD.

Oba typy konvertorů jsou vybaveny dvěma indikačními LED (TXD pro vysílání dat, RXD pro příjem), konvertor UC-485 navíc obsahuje zakončovací impedanci vedení (aktivní topologie s „bias“ resistory) aktivovatelnou DIP spínačem umístěným na spodní straně konvertoru.

Poznámka: Konvertor UC-485 pracuje standardně v režimu, kdy jsou vlastní vysílaná data blokována. Pokud je potřeba tzv. režim „echo“, při kterém jsou přijímána veškerá data na lince (tedy i vlastní vysílaná), kontaktujte nás.

Základní vlastnosti konvertorů TEDIA UC-232 a UC-485:

• miniaturní rozměry obdobné USB flash diskům
• izolace sériového rozhraní od USB
• vysoká odolnost proti indukovanému přepětí
• aktivní zakončovací impedance vedení (pouze UC-485)
• násuvná svorkovnice umožňující snadnou výrobu a výměnu vodičův
• napájení výhradně z USB portu
• ovladače pro virtuální COM port (podpora široké řady OS)

Technické parametry:
