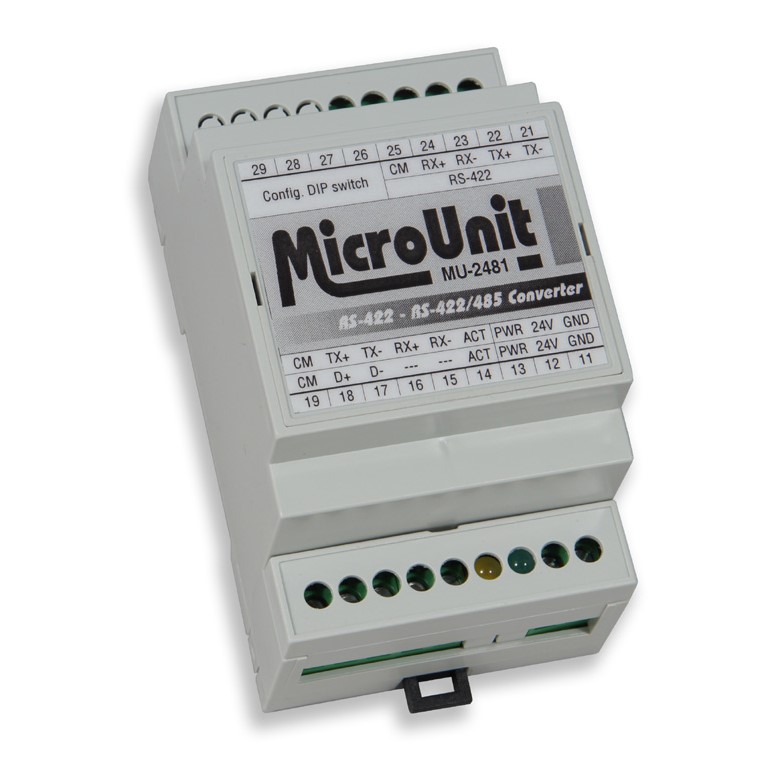

Konvertory MU-2481 jsou určeny k obousměrnému převodu rozhraní RS-422 na RS-422 nebo RS-485. Ačkoliv jsou zařazeny mezi moduly MicroUnit serie, jsou zcela obecně použitelné pro jakoukoliv asynchronní sériovou komunikaci.
Svým mechanickým provedením jsou vhodné pro průmyslové systémy, vestavbu do rozváděčových skříní apod. Napájení konvertorů je řešeno z externího zdroje 10÷30VDC a obě komunikační rozhraní jsou izolována nejen vzájemně, ale i od napájecího zdroje (tzv. trojcestná izolace).
Konvertory obsahují obvody automatického řízení směru přenosu sekundárního rozhraní RS-422/485. Stejně jako další typy konvertorů a komunikačních PC karet TEDIA mají doplněny přepěťové ochranné prvky a zakončovací impedance vedení (pro RS-422 i RS-485).
Technické parametry:
Typové označení | MU-2481 |
---|---|
Primární rozhraní(viz poznámka) | RS-422 |
Signály primárníhorozhraní | TXD, RXD |
Sekundární rozhraní | RS-422 nebo RS-485 |
Signály sekundárníhorozhraní | TXD, RXD (RS-422)TXD/RXD (RS-485) |
Řízení přenosusekundárního rozhraní | ADFC nebo trvale aktivované rozhraní |
Přenosová rychlosta další parametry | 600Bd až 230,4kBd pro všechny používané kombinace bitové délky znaku, paritních bitů a počtu stopbitů |
Ochrana rozhraní | transil 5V8/600W |
Zakončovací impedance | 120?/0,7V(1x pro primární rozhraní, 2x pro sekundární rozhraní) |
Typ izolace | trojcestná optická |
Izolační napětí | 1kVDC |
Napájecí napětí | 10÷30VDC |
Příkon | 2,6W max. |
Mechanické provedení | Modulbox 3M |
Poznámka: Funkce automatického řízení směru přenosu sekundárního rozhraní nazývaná ADFC je odvozena od přítomnosti dat primárního rozhraní ve směru do konvertoru. Jsou-li v ADFC režimech detekována data primárního rozhraní, je automaticky aktivován vysílač sekundárního rozhraní.
