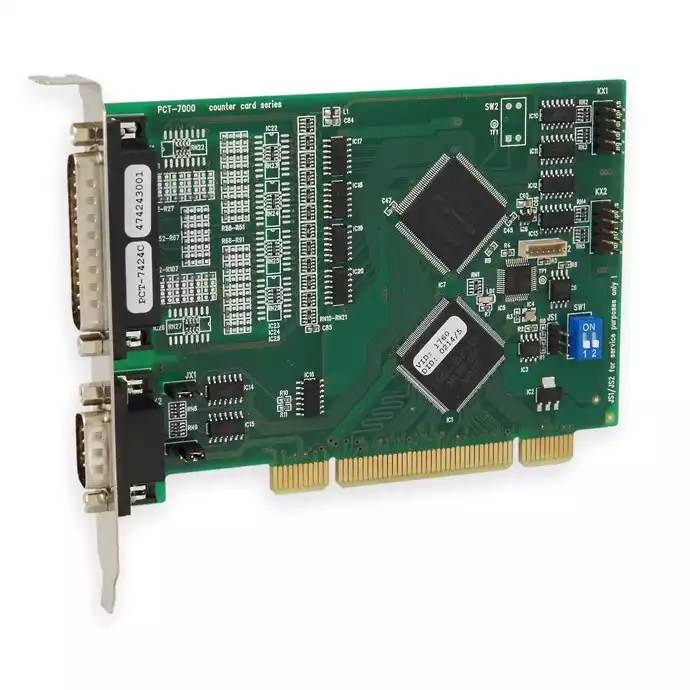

PC karty PCT-7424C a PCT-7424E jsou doplňkovým typem řady multifunkčních DAQ PCI karet a sdružují funkce 24 čítačů, digitálních vstupů a digitálních výstupů.
Karty PCT-7424C/E obsahují 24bitový vstupní digitální port, na nějž navazují nezávislé jednosměrné 32bitové čítače umožňující synchronně spouštět/zastavovat a nulovat.
Vstupní signály čítačů jsou vyvedeny na konektor D-Sub 25, signály osmi digitálních výstupů pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Signály digitálních portů jsou vyvedeny na konektorech umístěných na zadní straně karty a mohou být zpřístupněny redukcí s PC štítkem (není součástí dodávky).
Jádrem karet PCT-7424C/E je výkonné hradlové pole typu FPGA obsahující obvody čítačů, generátor časových značek a obvody přerušení. Jelikož konfigurace FPGA probíhá dynamicky při každém spuštění počítače (narozdíl od předešlé verze PCT-7424 jsou konfigurační data přenášena z flash paměti umístěné na kartě), lze vnitřní obvody a funkce na zakázku modifikovat.
Odlišnosti PCT-7424C a PCT-7424E:
Karty PCT-7424C s PCT-7424E se odlišují výhradně řešením vstupních obvodů čítačů.
Karta PCT-7424C nemá vstupní obvody čítačů izolované od počítače a vstupní obvody jsou navrženy pro signály s úrovněmi TTL/HC.
Karta PCT-7424E je vybavena izolovanými vstupními obvody čítačů navrženými pro signály s úrovněmi 24V.
Technické parametry:
Typové označení | PCT-7424C PCT-7424E |
---|---|
Počet vstupů čítačů | 24 |
Vstupní úrovně čítačů | PCT-7424C: HC/TTL (odolnost ±10V) PCT-7424E: 24V (odolnost ±40V) |
Izolace vstupů čítačů | PCT-7424C: bez izolace PCT-7424E: 1kVDC |
Počet a typ čítačů | 24x 32 bitů, jednosměrné |
Maximální vstupní frekvence čítačů | PCT-7424C: 2MHz PCT-7424E: 10kHz |
Počet digitálních vstupů | 8 |
Pracovní úrovně digitálních vstupů | HC/TTL (odolnost ±24V) |
Počet digitálních výstupů | 16 |
Pracovní úrovně digitálních výstupů | HC/TTL |
Zdroje přerušení | časovač 1÷255ms |
Sběrnice | PCI (32 bitů, 33 MHz, 5V i 3,3V) |
I/O + MEM adresa, kanály přerušení | přiděluje PnP PCI BIOS |
Rozměry desky | cca 90×130 mm |
