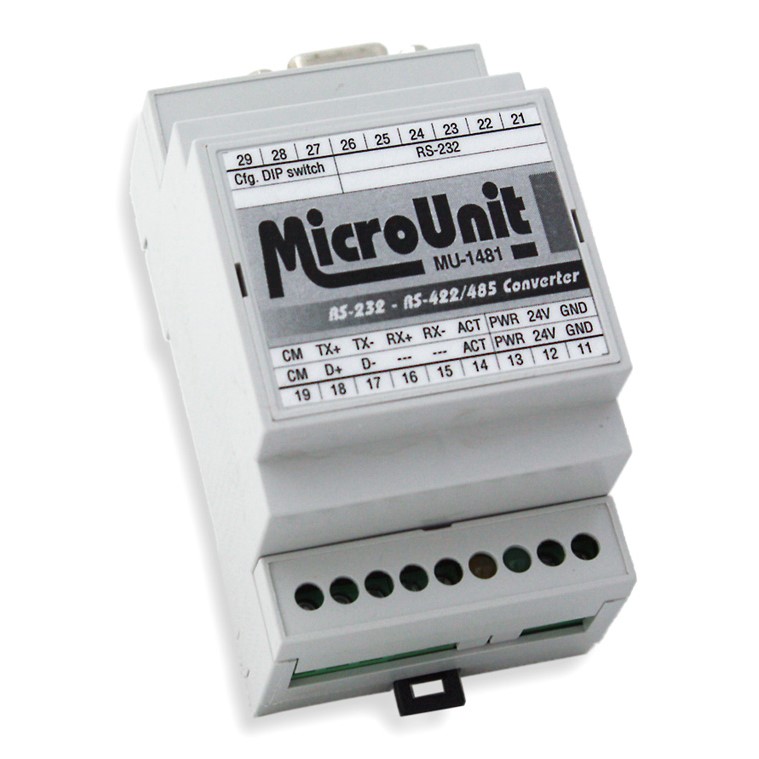

MU-1481

Name: MU-1481
SKU: G4261478
Price: 2800.00 CZK
Availability: InStock

Izolovaný převodník, 1x RS-232 na 1x RS-422/485

Pro zobrazení cen se prosím přihlaste.

Porovnat

Číslo zboží: G4261478 Produktové číslo: MU-1481Kategorie: Převodníky pro sériovou komunikaciVýrobce:

Poptat produkt

Konvertory MU-1481 jsou určeny k obousměrnému převodu rozhraní RS-232 na RS-422 nebo RS-485. Ačkoliv jsou zařazeny mezi moduly MicroUnit serie, jsou zcela obecně použitelné pro jakoukoliv asynchronní sériovou komunikaci.

Svým mechanickým provedením jsou vhodné pro průmyslové systémy, vestavbu do rozváděčových skříní apod. Napájení konvertorů je řešeno z externího zdroje 10÷30VDC a obě komunikační rozhraní jsou izolována nejen vzájemně, ale i od napájecího zdroje (tzv. trojcestná izolace).

Konvertory obsahují obvody automatického řízení směru přenosu sekundárního rozhraní RS-422/485. Stejně jako další typy konvertorů a komunikačních PC karet TEDIA mají doplněny přepěťové ochranné prvky a zakončovací impedance vedení (pro RS-422 i RS-485).

Technické parametry:

Typové označení	MU-1481
Primární rozhraní(viz poznámka)	RS-232
Signály primárníhorozhraní	TXD, RXDRTS, DTR (jen pro případ, kdy není využito ADFC řízení)
Sekundární rozhraní	RS-422 nebo RS-485
Signály sekundárníhorozhraní	TXD, RXD (RS-422)TXD/RXD (RS-485)
Řízení přenosusekundárního rozhraní	ADFC, RTS, DTR nebo trvale aktivované rozhraní
Přenosová rychlosta další parametry	600Bd až 230,4kBd pro všechny používané kombinace bitové délky znaku, paritních bitů a počtu stopbitů
Ochrana sekundárníhorozhraní	transil 5V8/600W
Zakončovací impedance	120?/0,7V(1x pro RS-485, 2x pro RS-422)
Typ izolace	trojcestná optická
Izolační napětí	1kV_DC
Napájecí napětí	10÷30V_DC
Příkon	2,2W max.
Mechanické provedení	Modulbox 3M

Poznámka: Funkce automatického řízení směru přenosu sekundárního rozhraní nazývaná ADFC je odvozena od přítomnosti dat primárního rozhraní ve směru do konvertoru. Jsou-li v ADFC režimech detekována data primárního rozhraní, je automaticky aktivován vysílač sekundárního rozhraní.
