PCT-7424E

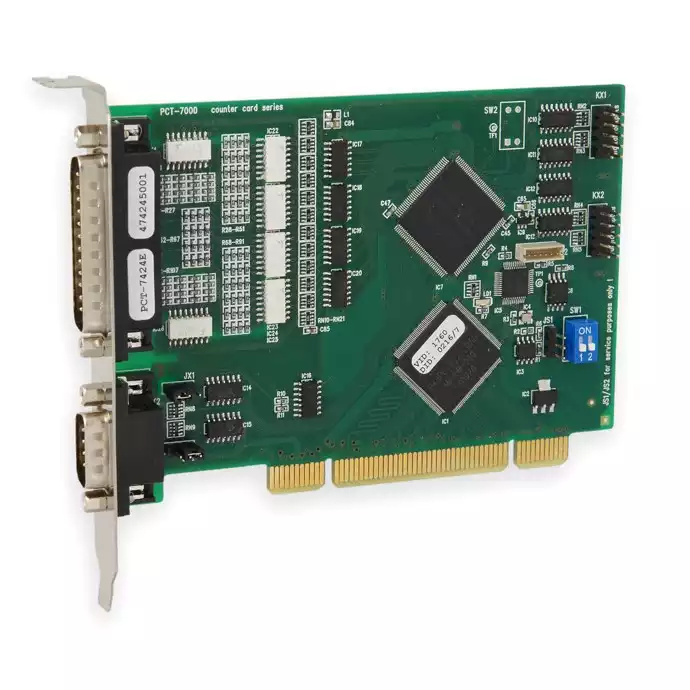

Multifunkční PCI karta, 24x 32-bit izolované čítače (DB-25), 8x DI, 16x DO

Pro zobrazení cen se prosím přihlaste.

- +
Porovnat
Porovnat
Číslo zboží: G4300065 Produktové číslo: PCT-7424EKategorie: Výrobce: Tedia
Poptat produkt

PC karty PCT-7424C a PCT-7424E jsou doplňkovým typem řady multifunkčních DAQ PCI karet a sdružují funkce 24 čítačů, digitálních vstupů a digitálních výstupů.

Karty PCT-7424C/E obsahují 24bitový vstupní digitální port, na nějž navazují nezávislé jednosměrné 32bitové čítače umožňující synchronně spouštět/zastavovat a nulovat.

Čítače jsou doplněny standardními digitálními vstupy (8), výstupy (16) a nezávislým časovačem určeným zejména pro periodické vyvolání přerušení.

Vstupní signály čítačů jsou vyvedeny na konektor D-Sub 25, signály osmi digitálních výstupů pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Signály digitálních portů jsou vyvedeny na konektorech umístěných na zadní straně karty a mohou být zpřístupněny redukcí s PC štítkem (není součástí dodávky).

Jádrem karet PCT-7424C/E je výkonné hradlové pole typu FPGA obsahující obvody čítačů, generátor časových značek a obvody přerušení. Jelikož konfigurace FPGA probíhá dynamicky při každém spuštění počítače (narozdíl od předešlé verze PCT-7424 jsou konfigurační data přenášena z flash paměti umístěné na kartě), lze vnitřní obvody a funkce na zakázku modifikovat.

Odlišnosti PCT-7424C a PCT-7424E:
Karty PCT-7424C s PCT-7424E se odlišují výhradně řešením vstupních obvodů čítačů.

Karta PCT-7424C nemá vstupní obvody čítačů izolované od počítače a vstupní obvody jsou navrženy pro signály s úrovněmi TTL/HC.

Karta PCT-7424E je vybavena izolovanými vstupními obvody čítačů navrženými pro signály s úrovněmi 24V.

Technické parametry:

Typové označeníPCT-7424C
PCT-7424E
Počet vstupů čítačů24
Vstupní úrovně čítačůPCT-7424C: HC/TTL (odolnost ±10V)
PCT-7424E: 24V (odolnost ±40V)
Izolace vstupů čítačůPCT-7424C: bez izolace
PCT-7424E: 1kVDC
Počet a typ čítačů24x 32 bitů, jednosměrné
Maximální vstupní frekvence čítačůPCT-7424C: 2MHz
PCT-7424E: 10kHz
Počet digitálních vstupů8
Pracovní úrovně digitálních vstupůHC/TTL (odolnost ±24V)
Počet digitálních výstupů16
Pracovní úrovně digitálních výstupůHC/TTL
Zdroje přerušeníčasovač 1÷255ms
SběrnicePCI (32 bitů, 33 MHz, 5V i 3,3V)
I/O + MEM adresa, kanály přerušenípřiděluje PnP PCI BIOS
Rozměry deskycca 90×130 mm
Hmotnost1,1 kg
Výrobce

Tedia

Počet kanálů

24

Rozhraní

PCI

Typ vstupů

Čítačové

Typ výstupů

Digitální

Datasheet

Stáhnout datasheet:
