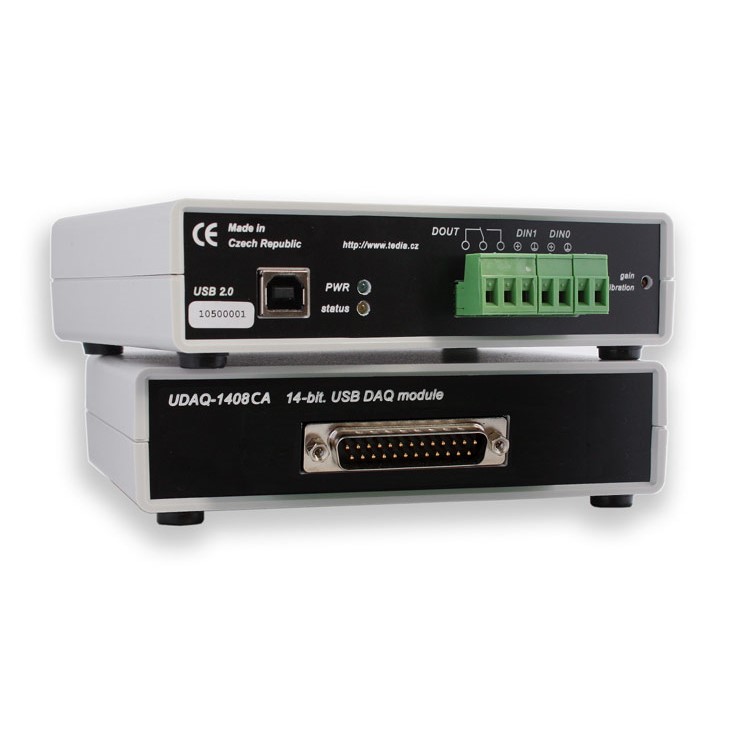

UDAQ-1408CA a UDAQ-1408CE jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Oba moduly patří mezi typy určené pro běžná měření, jsou osazeny 14bitovým A/D převodníkem umožňujícím až 40.000 měření za sekundu s předřazeným programovatelným zesilovačem a multiplexerem.
Modul UDAQ-1408CA nabízí 8 neizolovaných analogových vstupů (jsou tedy spojené s GND počítače), dva digitální vstupy pracující se signálovými úrovněmi HC/TTL a jeden reléový výstup (přepínací relé). Pro signály analogových vstupů je použit konektor D-Sub 25, pro ostatní vstupy a výstupy jsou použity násuvné svorkovnice.
Vlastnosti modulu UDAQ-1408CE jsou shodné s typem UDAQ-1408CA s jediným rozdílem – analogové vstupy jsou izolovány od GND počítače (resp. všech ostatních obvodů modulu).
Oba typy modulů UDAQ-1408CA/CE se vyznačují nízkým příkonem a jsou proto napájeny výhradně z USB rozhraní.
Moduly UDAQ-1408CA/CE nabízejí:
- 8 analogových vstupů, alternativně s izolací (UDAQ-1408CE)
- programovatelné vstupní rozsahy
- dva digitální vstupy s možností ukládání hodnoty synchronně s daty analogových vstupů
- dva čítače s možností ukládání hodnoty synchronně s daty analogových vstupů
- jeden reléový výstup
- zásobník naměřených dat s kapacitou dostatečnou pro všechny běžné aplikace
Technické parametry:
| Typové označení | UDAQ-1408CA UDAQ-1408CE |
|---|---|
| Analogové vstupy | 8x S.E. |
| Rozlišení A/D převodníku | 14 bitů |
| Izolace vstupů | 1000VDC (pouze verze UDAQ-1408CE) |
| Vstupní rozsahy | ±10V, ±5V, ±2V, ±1V, ±0,5V, ±0,2V |
| Odolnost proti přepětí | ±24V trvale (±50V / 10ms max.) |
| Vzorkovací frekvenceviz poznámka | 40kHz max. |
| Datový zásobník | 1152 B |
| Počet a typ čítačů | 2x 16 bitů |
| Vstupní frekvence čítačů | 2MHz max. |
| Pracovní úrovně čítačů | jako vstupy čítačů jsou využity digitální vstupy |
| Počet digitálních vstupů | 2 (společné s čítači) |
| Pracovní úrovně digitálních vstupů | TTL/HC (odolnost -10/+15V) |
| Počet digitálních výstupů | 1 |
| Pracovní úrovně digitálních výstupů | 30VDC/0,5A, resp. 100VAC/0,5A (přepínací relé) |
| Izolační napětí digitálních výstupů | 200VDC |
| Sběrnice | USB rev. 2.0 (režim full speed) |
| Rozměry modulu | cca 140x110x35 mm |
