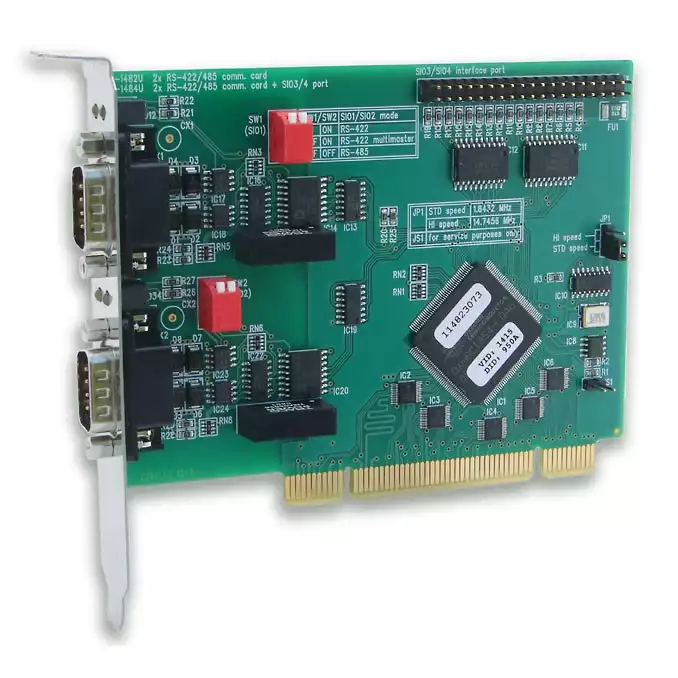

PCI-1482U

Komunikační PCI karta, 2x RS-422/485 s izolací

Pro zobrazení cen se prosím přihlaste.

- +
Porovnat
Porovnat
Číslo zboží: G4261330 Produktové číslo: PCI-1482UKategorie: Výrobce: Tedia
Poptat produkt

PCI-1482U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí dva izolované porty RS-422/485.

Jádrem komunikační PCI karty PCI-1482U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

Oba porty PCI-1482U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty.

Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.

Oba porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X2).

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.

Technické parametry:

Typové označeníPCI-1482U
Počet komunikačních portů2
Typ komunikačních portůRS-422/485
Řadič UARTOXmPCI954 (Oxford Semiconductor)
Přenosová rychlostaž 921,6kBd (RS-422/485)
Přenášené signályRS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)
RS-485: TXD/RXD+ (B), TXD/RXD- (A)
Typ budičů RS-422/485SN75176 (Texas Instruments)
Pracovní režimy RS-422/485RS-422, RS-422 multimaster, RS-485
Řízení budičů RS-422/485automaticky (ADFC), DTR
Odolnost linky RS-422/485300A, 8/20 µs, IEC 801-5 (transil 5V8/600W)
Ochrana izolace linkybleskojistka CG5-600L
(příplatkové rozšíření ESD-X2)
Zakončovací impedance
RS-422/485
120 ? / 0,7V
Izolační napětí1 kVDC (600VDC při rozšíření ESD-X2)
SběrnicePCI, 3V3/5V, 32bitů, 33MHz
(kompatibilní s 64bitovou PCI a PCI-X)
I/O a MEM adresa,
kanály přerušení
přiděluje PnP PCI BIOS
Rozměry desky90×125 mm
Výrobce

Tedia

Počet portů

2

Rozhraní

PCI

Datasheet

Stáhnout datasheet:
