PCI-1482E

Name: PCI-1482E
SKU: G4267050
Price: 4800.00 CZK
Availability: InStock

Komunikační PCIe karta, 2x RS-422/485 s izolací

Pro zobrazení cen se prosím přihlaste.

Porovnat

Číslo zboží: G4267050 Produktové číslo: PCI-1482EKategorie: Multiportové sériové kartyVýrobce:

Poptat produkt

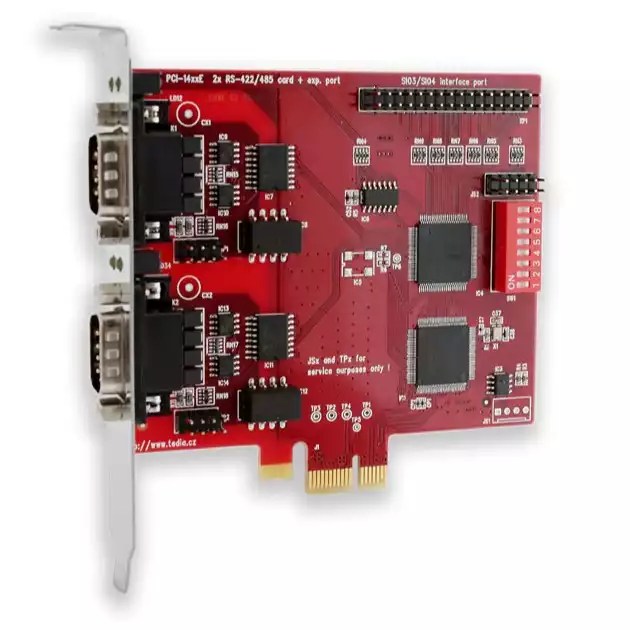

PCI-1482E je univerzální komunikační karta určená pro sběrnici PCI Express a nabízí dva izolované porty RS-422/485.

Jádrem komunikační PCIe karty PCI-1482E je řadič MCS9901CV (MosChip Semiconductor) nebo MCS9904CV (ASIX Electronics Corp.), který v jediném obvodu integruje funkce sběrnice PCIe, 4 výkonné UARTy obdobné standardu 16C950 vybavené DMA FIFO 2x 128B.

Oba porty jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty.

Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.

Oba porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X2).

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlnou diagnostiku aktivity linky.

Technické parametry:

Typové označení	PCI-1482E
Počet komunikačních portů	2
Typ komunikačních portů	RS-422/485
Řadič UART	MCS9901CV (MosChip Semiconductor)MCS9904CV (ASIX Electronics Corp.)
Přenosová rychlost	až 921,6 kBd
Přenášené signály	RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)RS-485: TXD/RXD+ (B), TXD/RXD- (A)
Typ budičů RS-422/485	ADM4853 (Analog Devices)
Pracovní režimy RS-422/485	RS-422, RS-422 multimaster, RS-485, RS-485 echo
Řízení budičů RS-422/485	automaticky (ADFC), DTR
Odolnost linky RS-422/485	300A, 8/20 µs, IEC 801-5 (transil 5V8/600W)
Ochrana izolace linky	bleskojistka CG5-600L(příplatkové rozšíření ESD-X2)
Zakončovací impedanceRS-422/485	120 ? / 0,7V
Izolační napětí	1 kV_DC (600V_DC při rozšíření ESD-X2)
Sběrnice	PCI Express (x1, Gen 1)
I/O a MEM adresa,kanály přerušení	přiděluje PnP PCI BIOS
Rozměry desky	85×105 mm
