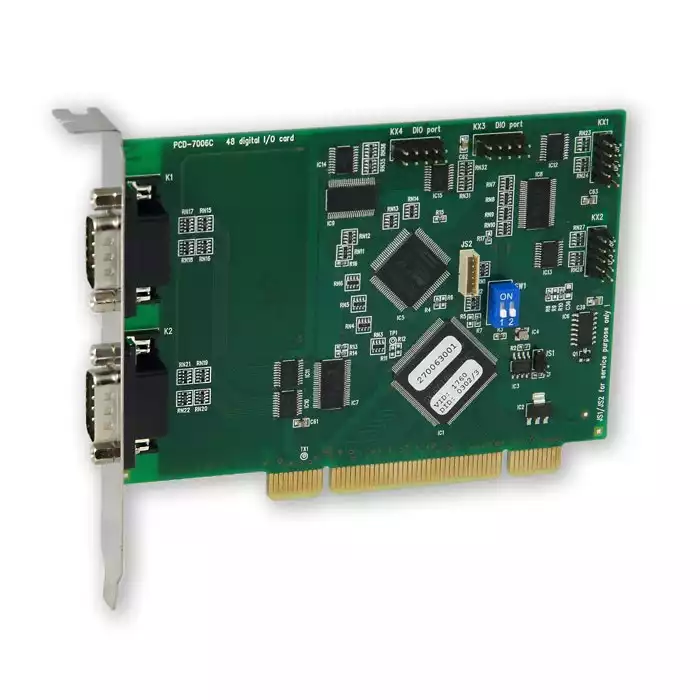

PCI karta PCD-7006C je doplňkovým typem řady multifunkčních DAQ PCI karet a obsahuje obousměrné digitální porty.
Karta PCD-7006C obsahuje šest osmibitových digitálních portů softwarově konfigurovatelných jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.
První dva porty jsou dostupné přímo na PC štítku karty (konektory D-Sub 9), zbývající čtyři porty mohou být zpřístupněny redukcemi s PC štítkem řady PCE-16xx (nejsou součástí dodávky).
Karta PCD-7006C obsahuje IRQ logiku s pěti zdroji přerušení – čtyřmi digitálními vstupy a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.
Digitální porty využívají pro I/O signály rozhraní unifikovaná pro všechny DAQ PCI karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).
Technické parametry:
| Typové označení | PCD-7006C |
|---|---|
| Počet digitálních vstupů | 0/8/16/24/32/40/48 (šest osmibitových obousměrných portů společných s výstupy) |
| Pracovní úrovnědigitálních vstupů | TTL/HC |
| Počet digitálních výstupů | 48/40/32/24/16/8/0 (šest osmibitových obousměrných portů společných se vstupy) |
| Pracovní úrovnědigitálních výstupů | TTL/HC |
| Zdroje přerušení | 4x digitální vstup, časovač 1÷255 ms |
| Sběrnice | PCI (32 bitů, 33 MHz, 5V i 3,3V) |
| I/O + MEM adresa,kanály přerušení | přiděluje PnP PCI BIOS |
| Rozměry desky | cca 90×130 mm |
