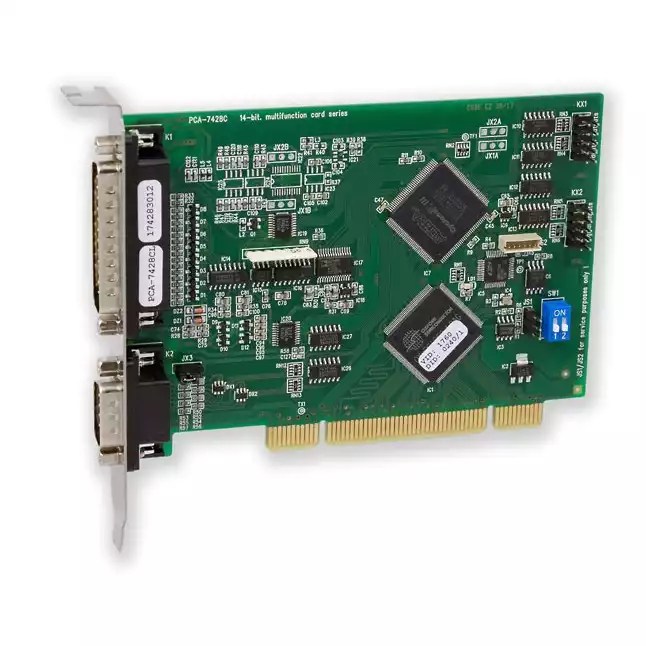

Řada PCA-7428C představuje tři typy středně výkonných multifunkčních DAQ PCI karet vybavených analogovými vstupy a řadou doplňkových I/O funkcí.
Všechny karty obsahují osm analogových vstupů (s možností rozšíření na 32 pomocí externího multiplexeru) vybavené jedním 14bitovým A/D převodníkem. Vstupy využívají zapojení typu S. E. s jedním společným signálem, alternativně mohou být izolované.
Analogové vstupy doplňují dva analogové výstupy (pouze typ PCA-7428CS), dva čítače a digitální vstupy a výstupy.
Signály analogových vstupů jsou vyvedeny na konektor D-Sub 25, signály čítačů využitelných současně jako digitální vstupy pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Signály digitálních portů jsou vyvedeny na konektorech umístěných na zadní straně karty a mohou být zpřístupněny redukcí s PC štítkem (není součástí dodávky).
Karty řady PCA-7428C využívají pro I/O signály rozhraní unifikovaná pro všechny DAQ karty TEDIA a je tak pro ně dostupná řada dceřiných desek izolovaných vstupů, výkonových výstupů a analogových multiplexerů.
Porovnání verzí CL, CS a CE:
PCA-7428CL nabízí 8 analogových vstupů, 8 digitálních výstupů, 16 digitálních vstupů a 2 čítače.
PCA-7428CS nabízí stejné I/O funkce jako verze CL, navíc je však vybavena dvěma analogovými výstupy.
PCA-7428CE nabízí stejné I/O funkce jako verze CL, analogové vstupy jsou však izolovány od obvodů PC.
Technické parametry:
| Typové označení | PCA-7428CL PCA-7428CS PCA-7428CE |
|---|---|
| Počet a typ analogových vstupů | 8x S.E. (možnost rozšíření na 32 S.E. pomocí externího multiplexeru) |
| Rozlišení A/D převodníku | 14 bitů |
| Izolace analogových vstupů | 1kVDC (resp. 600VDC při rozšíření ESD-X1) (pouze PCA-7428CE) |
| Ochrana izolace | bleskojistka CG5-600L (příplatkové rozšíření ESD-X1) |
| Vstupní rozsahy | ±10V, ±5V, ±2,5V, ±1,25V, ±0,635V, ±0,3125V |
| Odolnost proti přepětí | ±24V trvale (±50V / 10ms max.) |
| Vzorkovací frekvence | 100kHz max. (viz poznámka níže) |
| Spouštění vzorkování | softwarově časovačem externím digitálním signálem |
| Datový zásobník | 32kB (FIFO) |
| Počet analogových výstupů | 0 (PCA-7428CL, PCA-7428CE) 2 (PCA-7428CS) |
| Rozlišení D/A převodníků | 12 bitů |
| Výstupní rozsahy | 0÷10V, 0÷5V, ±5V |
| Doba ustálení výstupního napětí | 0,005ms typ. |
| Počet a typ čítačů | 2x 32 bitů s kvadraturním enkodérem nebo 2x 16 bitů (kompatibilní s PCA-7000A) |
| Vstupní frekvence čítačů | 10MHz max. |
| Pracovní úrovně vstupů čítačů | TTL/HC (odolnost -2V/+7V) |
| Počet digitálních vstupů | 8 (+ 8 vstupů čítačů) |
| Pracovní úrovně digitálních vstupů | TTL/HC (odolnost ±24V) |
| Počet digitálních výstupů | 8 |
| Pracovní úrovně digitálních výstupů | TTL/HC |
| Sběrnice | PCI (32 bitů, 33 MHz, 5V i 3,3V) |
| I/O + MEM adresa, kanály přerušení | přiděluje PnP PCI BIOS |
| Rozměry desky | cca 90×130 mm |
