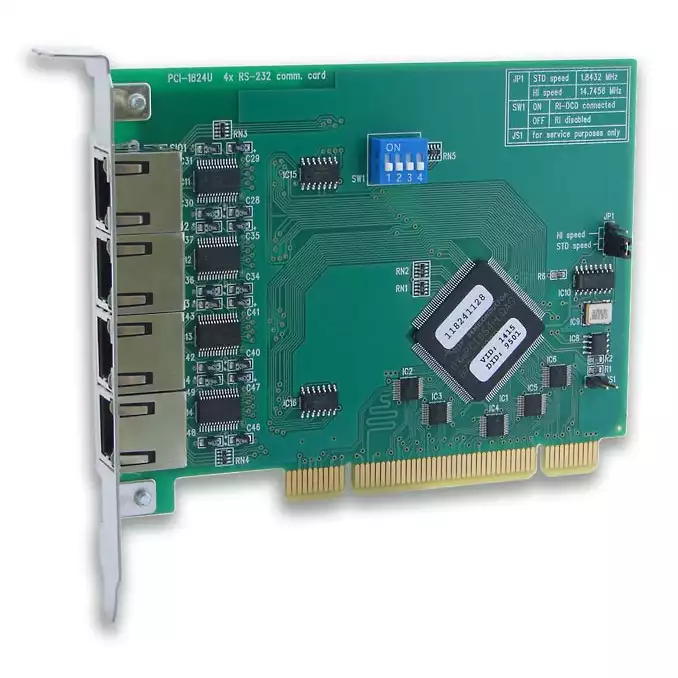

PCI-1824U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři neizolované porty RS-232.
Jádrem komunikační PCI karty PCI-1824U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Všechny porty jsou vyvedeny na čtyři konektory RJ45 v zapojení konektoru podle standardu EIA/TIA-561. Porty obsahují kompletní modemové signály s výjimkou signálu RI. Porty nejsou opticky izolovány.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Technické parametry:
| Typové označení | PCI-1824U |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | RS-232 |
| Řadič UART | OXmPCI954 (Oxford Semiconductor) |
| Přenosová rychlost | až 230,4kBd |
| Přenášené signály | TXD, RXD, RTS, CTS, DTR, DSR, DCD (signál RI je propojen s DSR nebo nezapojen) |
| Typ budičů RS-232 | HIN211E (Intersil) |
| Řízení přenosu RS-232 | XON/XOFF, DTR/DSR, RTS/CTS |
| Odolnost linky RS-232 | 15kV IEC 61000-4-2, vzduch |
| Izolační napětí | bez izolace |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení | přiděluje PnP PCI BIOS |
| Rozměry desky | 90×125 mm |
